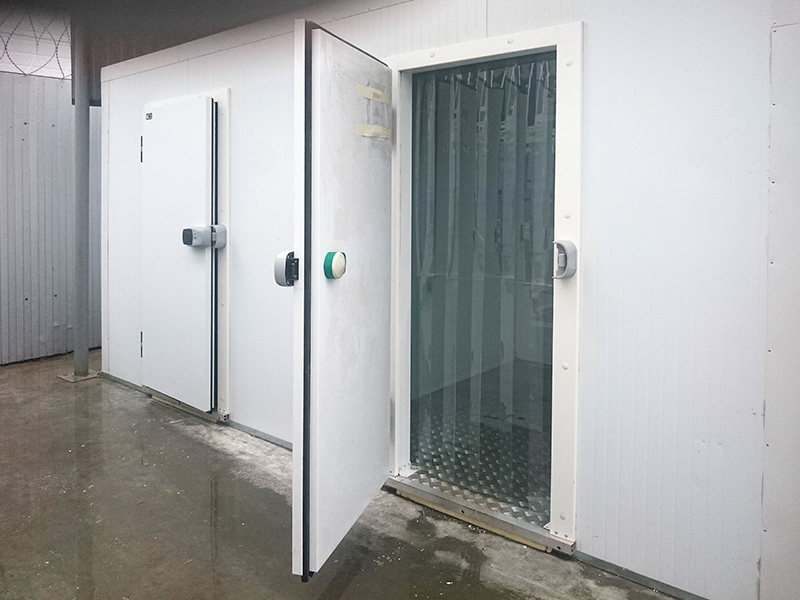

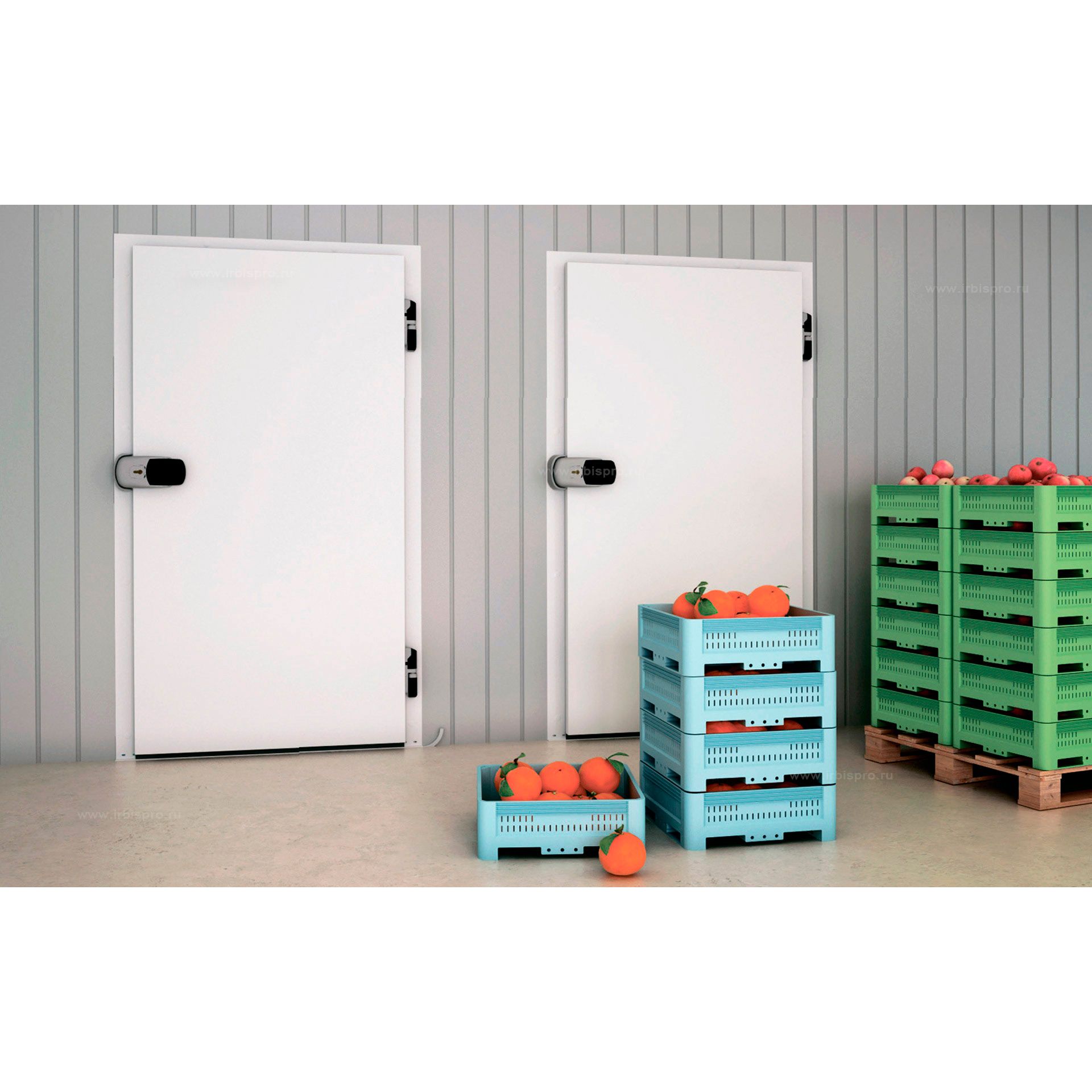

Холодильные распашные двери коммерческой серии РД(КС)

Габаритные размеры РДО(КС)

Габаритные размеры РДД(КС)

Размеры для низкотемпературного исполнения *

Предназначены для использования:

• где товар находится в упакованном виде
• в холодильных и морозильных помещениях любого объема, – от небольших камер до больших складов и производств
• в местах прохода людей, провоза ручных тележек с грузом, механизированных погрузчиков
• в помещениях с использованием монорельса
• в условиях отсутствия содержания соли в воздухе
• в помещениях, где отсутствует не упакованное мясо, кровь, потроха, шкуры и т.д.
• в условиях постоянной 80% влажности и температуры от -35…+55°С, и непродолжительной влажности 100%
• в условиях отсутствия химической обработки полотна двери жидкостями, вызывающими коррозию алюминия
• в помещениях с отсутствием завышенных требований к гигиене
• в условиях отсутствия крупной пыли и абразива в воздухе
• в проемах
  — высотой от 1600 до 2500мм
  — шириной от 600мм до 1200мм для РДО (КС) и от 1200 до 2500 для РДД (КС)

Обозначение дверей.

Пример для Распашной Двери Одностворчатой (Коммерческой серии), с Шириной светового проема 1000мм, Высотой светового проема 2200мм, стандартной толщиной полотна 100мм, Низкотемпературного исполнения, Правое открывание двери (петли справо):

РДО(КС)-1000.2200-100/Н-Пр

Стандартная комплектация РДО(КС).

1) Дверное полотно в сборе с рамой (упаковано в картонную коробку)

2) Комплект крепежных элементов (упаковано в картонную коробку)

Стандартная комплектация РДД(КС).

1) Комплект полотен (упаковано в картонную коробку)
2) Рама в разобранном виде (упаковано в картонную коробку)
3) Комплект крепежных элементов (упаковано в картонную коробку)

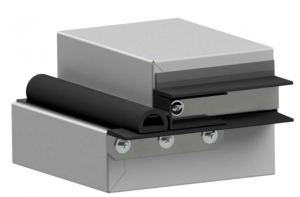

Полотно двери

• Многослойная сэндвич панель (оцинкованный лист крашеная сталь 0,45…0,6 мм. + ППУ + оцинкованный лист крашеная сталь 0,45…0,6 мм.)
• Толщина полотна S: 80мм; 100мм; 120мм
• Цвет полотна: стандартный — RAL9003 (белый)
• Разрыв мостика холода – пластиковый профиль
• Уплотнитель – резиновый профиль по периметру полотна. Нижний уплотнитель повышенной износостойкости

Рама двери

• Стальной С-образный профиль – толщина стали 1,5 мм
• Покрытие – краска порошковая. Стандартный цвет RAL9016 (белый)
• Крепление скрытым способом. Расчет и подготовка точек крепление осуществляется на заводе. Крепежный элемент устанавливается внутрь рамы. Отверстие закрывается декоративной заглушкой, минимальной высоты, почти в плоскость с рамой
• По периметру рамы для плотного прилегания к проему, проклеена специальная лента.
• О других вариантах рам смотрите в разделе опции

Порог алюминиевый

• Выполнен из специализированного анодированного алюминиевого профиля 40х40мм, с продольными ребрами жесткости, устанавливается в местах прохода персонала.
• Острая кромка порога, сохранит бетонное основание от разрушения.
• Осуществляется фиксация порога к раме, что упрощает монтаж дверного блока
• Идеально ровная поверхность, обеспечит плотное прилегание и продлит срок службы уплотнителя

Обогрев уплотнительной резины

• Осуществляется при низкотемпературном исполнении, комплектом электронагревательных проводов
• Мощность ПЭНов прокладываемых в раме. пороге и между створок РДД(КС) составляет 50Вт/м. п.

Петля Castel

• Пластиковая с металлической осью
• Регулировка в трех плоскостях
• Функция подъема при открывании
• Высокая стойкость к большим перепадам температур

Замок Castel

• Тип ручки — нажимной.
• С внешней стороны закрывается на ключ, с внутренней стороны с кнопкой аварийного выхода
• Изготавливается с разрывом мостика холода.

Шпингалет для дверей FUHR

• Используется для фиксации второстепенной створки дверей РДД(КС)
• Устанавливается с внутренней стороны
• Изготовлен из пищевой нержавеющей стали

Опции:

Комплект крепежных элементов на выбор:

Комплект швеллеров обрамления проема:

• Профиль 40хSх40, с плющением по краям 10мм, где S – толщина обрамляемой стены
• Материал – лист крашеная сталь 0,45…0,6 мм.
• Цвет стандартный – RAL9003 (эксклюзивный цвет по запросу)

Усиленный порог:
Порог пластина:
Эксклюзивные цвета: по запросу Заказчика
Отбойник плоский:

• Материал на выбор:
  — AISI304 — 2,0 мм
  — Пластик плоский черный — 4,0 мм — Алюминий рифленый — 2,0 мм
• Высота 300 — 1000 мм
• Установка с внешней или внутренней стороны

Внутренняя рама:

• Для обеспечения жесткости проема
• Повторяет контур внешней рамы

Дополнительный порог:

• Для холодильных камер с полом, при заказе необходимо указывать высоту пола
• Алюминиевый 40х40; 40х60; 40х80

Компенсационный порог:

• Для холодильных камер с полом, при заказе необходимо указывать высоту пола
• Сэндвич порог на толщину пола камеры

Встроенное окно:

• Для визуального контроля
• Однокамерный стеклопакет 4х16х4 или двухкамерный 4х12х4х12х4
• Стандартный размер окна 400х600мм (другие варианты по запросу)
• Материал рамки: сталь пищевая AISI304

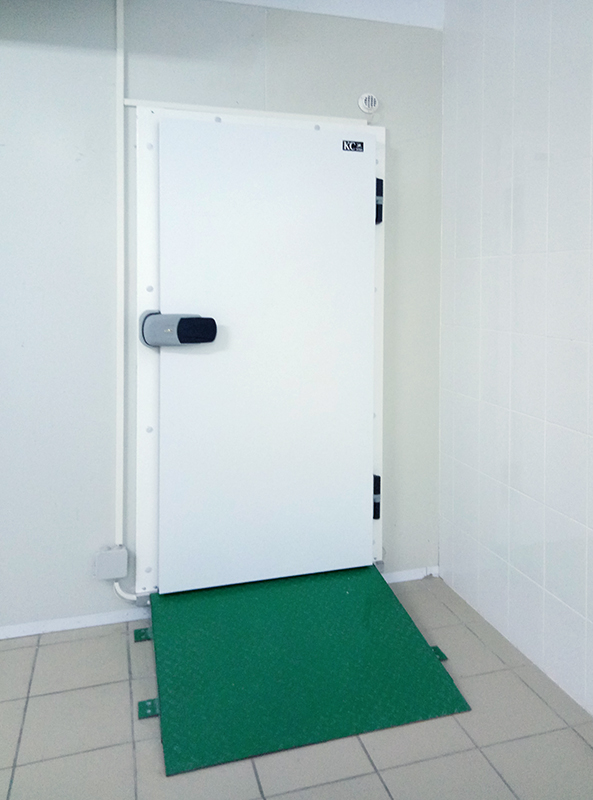

Дверь с пандусом:

• Для заезда в камеры с полом
• Изготавливается на высоту пола камеры
